一、定制前的準備
確定封頭類型

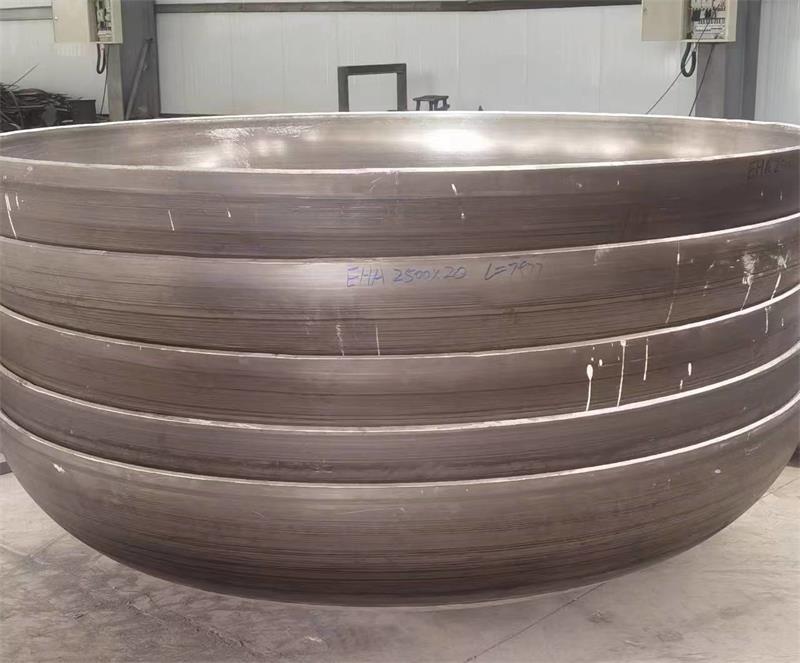

橢圓形封頭:這種封頭的力學性能較好,在相同的內壓下,橢圓形封頭所需要的壁厚相對較薄。它的形狀是由半個橢圓和一段直邊組成,廣泛應用于各種中低壓容器。例如在食品加工行業的發酵罐、儲存液態食品的容器等,由于其內部壓力一般不高,橢圓形封頭可以很好地滿足要求。
球形封頭:球形封頭是所有封頭中受力情況Z好的,在相同的內壓和直徑下,球形封頭的壁厚Z薄。但它的制造難度較大,成本較高。常用于高壓容器,如高壓反應釜等,在化工行業的一些高壓合成反應裝置中較為常見。
碟形封頭:碟形封頭由球面部分、過渡環殼和短圓筒部分組成。它的深度較淺,制造相對容易。不過其受力情況不如橢圓形封頭和球形封頭。常用于一些對空間高度有限制,壓力不是特別高的場合,比如一些小型的化工原料儲存罐。

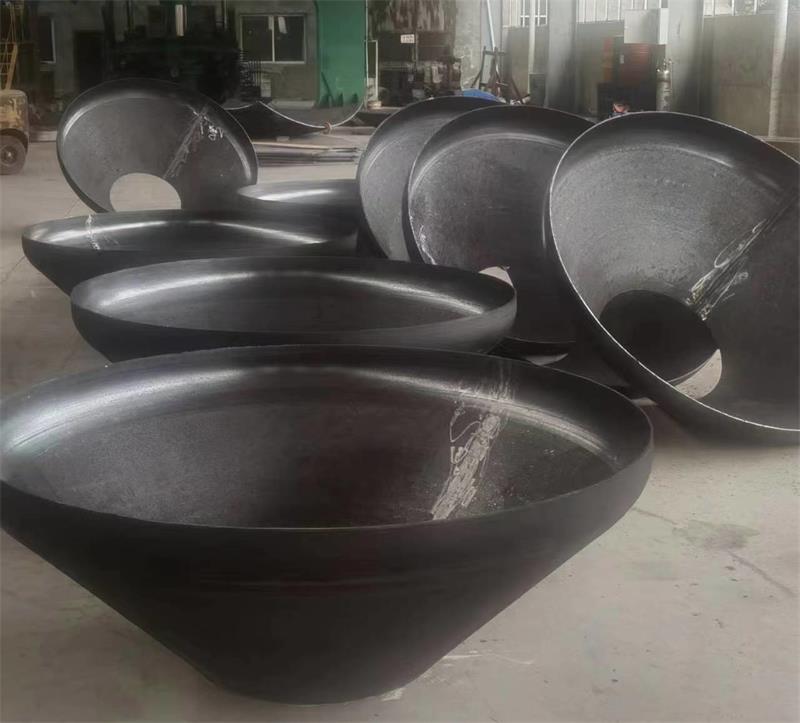

錐形封頭:錐形封頭分為無折邊錐形封頭和折邊錐形封頭。它主要用于兩種不同直徑的筒體的過渡連接,或者用于一些有特殊卸料要求的容器底部,如在面粉加工廠的卸料倉底部,使用錐形封頭可以方便物料的排出。
明確設計參數
直徑:根據容器的整體設計要求確定封頭的直徑,這是非常關鍵的參數。它直接影響到容器的容積和與其他部件的連接。例如,如果是要定制一個與現有管道系統連接的封頭,其直徑必須與管道的外徑相匹配,以確保密封和安全連接。
厚度:厚度的確定需要考慮容器所承受的壓力、材料的強度等因素??梢酝ㄟ^相關的壓力容器設計標準(如GB150-《壓力容器》)中的計算公式來計算所需的Z小壁厚。例如,對于一個設計壓力為1MPa,直徑為2000mm,材質為Q345R的橢圓形封頭,根據公式計算其壁厚可能需要10mm左右。同時,還需要考慮一定的腐蝕余量,一般根據容器內介質的腐蝕性來確定,如在有腐蝕性液體的容器中,腐蝕余量可能會設置為2-3mm。
材質:材質的選擇要根據容器的使用環境和介質來確定。常見的材質有碳鋼(如Q235B、Q345R)、不銹鋼(如304、316L)等。如果容器用于儲存酸性物質,就需要選擇具有良好耐腐蝕性的不銹鋼材料,如316L不銹鋼,它含有鉬元素,對氯離子等腐蝕性離子有較好的抵抗能力;如果是一般的常溫常壓水儲存容器,使用Q235B碳鋼就可以滿足要求。
提供制造標準
在中國,壓力容器封頭的制造需要遵循相關的國家標準,如GB/T25198-《壓力容器封頭》。這個標準規定了封頭的制造、檢驗等一系列要求。在定制時,需要明確告知制造商是按照國家標準還是其他特殊標準(如企業內部標準、國外標準如ASME等)進行制造。
二、定制流程
尋找合適的制造商
可以通過互聯網搜索、行業展會、同行推等方式尋找有資質的封頭制造商。在選擇制造商時,要考察其生產設備、技術能力、質量控制體系等。例如,查看制造商是否有先進的沖壓設備用于封頭的成型,是否有完善的無損檢測設備(如超聲檢測、射線檢測設備)來檢測封頭的質量。同時,還要關注制造商的資質證書,如特種設備制造許可證等,確保其有合法生產壓力容器封頭的資格。
溝通需求并簽訂合同
與制造商詳細溝通封頭的類型、設計參數、制造標準、數量、交貨期等要求。在合同中要明確雙方的權利和義務,包括產品質量要求、價格、付款方式、售后服務等內容。例如,在質量要求條款中,應規定封頭的尺寸公差范圍、表面質量要求(如表面不得有裂紋、劃傷等缺陷)、無損檢測的合格標準等。
設計圖紙確認
制造商根據客戶的需求進行封頭的設計,并出具設計圖紙??蛻粜枰獙?duì)設計圖紙進行仔細確認,確保其符合自己的要求。在這個過程中,可能需要與制造商的設計人員進行多次溝通和修改。例如,對于一些特殊結構的封頭,如帶有接管的封頭,要確認接管的位置、尺寸、角度等是否正確。
制造過程監督
如果可能的話,客戶可以安排人員對封頭的制造過程進行監督。這包括原材料的檢驗(如檢查材質的質量證明書、進行材料的復驗)、成型過程的監督(如沖壓或旋壓過程是否符合工藝要求)、焊接過程(如果有焊接工序)的監督(如焊接工藝評定、焊工資格等)。例如,在焊接過程中,監督人員要檢查焊接的坡口形式是否正確、焊接參數是否符合焊接工藝規程等。
質量檢驗與驗收
封頭制造完成后,制造商要按照合同規定的標準進行質量檢驗。檢驗內容包括外觀檢查(檢查表面是否有缺陷)、尺寸檢查(如直徑、厚度、曲率等的測量)、無損檢測(如超聲檢測、射線檢測等,用于檢測內部缺陷)??蛻粼隍?yàn)收時,要查看制造商提供的質量檢驗報告,如合格,可以接收封頭;如發現問題,要求制造商進行整改,直至產品符合要求。
三、成本考慮
材料成本
材料成本是封頭定制成本的重要組成部分。不同的材質價格差異較大,如不銹鋼材料的價格一般比碳鋼材料高很多。而且材料的規格(如厚度)也會影響成本,較厚的材料價格更高。例如,304不銹鋼板的價格可能是Q235B碳鋼板價格的3-4倍,在定制時,如果對成本比較敏感,就要合理選擇材料。
加工成本
加工成本包括成型加工(如沖壓、旋壓)、焊接(如果有)、熱處理(根據材質和工藝要求)等費用。成型加工的復雜程度會影響加工成本,如球形封頭的加工難度大,加工成本相對較高。焊接成本則取決于焊接的長度、焊接工藝的復雜程度等因素。例如,對于一個有復雜接管焊接的封頭,焊接成本會比無接管的封頭高很多。
檢驗成本
為了確保封頭的質量,需要進行各種檢驗,如無損檢測。不同的檢驗方法費用不同,射線檢測的費用一般比超聲檢測費用高。而且檢驗的比例(如對一批封頭是抽檢還是全檢)也會影響檢驗成本。例如,對于要求較高的壓力容器封頭,可能需要進行100%的射線檢測,這會增加檢驗成本,但能更好地保證產品質量。
運輸成本
如果封頭需要從制造商運輸?shù)娇蛻糁付ǖ牡攸c(diǎn),運輸成本也需要考慮。運輸成本與運輸距離、封頭的尺寸和重量等因素有關。例如,大型、重型的封頭運輸可能需要使用專門的運輸車輛,運輸費用較高;而對于一些小型封頭,在近距離運輸時,可以采用普通的貨運方式,成本相對較低。
成都蜀諧機械制造有限公司是一家專業從事成都儲罐加工,成都盤管加工,成都封頭加工等機械設備制造加工的公司,公司下設壓制車間擁有一流的設備:大型油壓機,卷板機,主要承接制造各類金屬非標成型件,超厚異形件,大型折彎件,封頭管件等異形件的制造,歡迎來電咨詢!
